سی ریل یا سی چنل از تجهیزاتی است که در سینی کابل از آنها استفاده میشود. هدایت کابلها در مسیرهای تعیینشده و تثبیت کابل و لولهها از مزایای استفاده از سی ریل است. انواع سی ریل در شاخههای دو متری و سهمتری و با ضخامتهای 2.5-1 میلیمتر تولید میشوند. معمولاً در موارد مربوط به کابلکشی برق از سی ریلهای 1 میلیمتری و برای تأسیسات سنگینتر از سی ریلهای 2.5 میلیمتری استفاده میشود.
از مشخصات و ویژگی های سی ریل میتوان جنس آن یعنی گالوانیزه را نام برد. همچنین میتوان از سی ریلها در شرایط مختلف استفاده کرد. به دلیل وسعت شبکههای کابلکشی و ضرورت استفاده از این نوع پروفیل برای نگهداری از کابلهای شبکه، کاربرد سی ریل گسترده بوده و موارد متعددی را شامل میشود. در این مقاله از گروه صنعتی تجاری وستاورس به معرفی سی ریل، مزایای استفاده از سی ریل، ویژگیها و ابعاد مختلف این ابزار پرکاربرد میپردازیم.
سی ریل چیست؟
سی ریلها ابزارهایی از جنس گالوانیزه هستند که مهمترین وظیفه آنها حفاظت از سیمها و کابلهای برق است. باتوجهبه اهمیت استفاده از این ابزار مهم در حفاظت از سیمها و کابلهای شبکه توزیع برق میتوان مزایای استفاده از سی ریل و نقش آنها در سلامت کابلهای شبکه برق پی برد.
سی ریل که با نامهای ریلبست یا سی چنل نیز شناخته میشود از تجهیزات نگهدارنده مهمی است که از آنها در تأسیسات ساختمانی و زیر سینی کابل استفاده میشود. علاوه بر این دیگر کاربرد سی ریل برای نگهداشتن لولههای فاضلاب، لولههای فولادی و لولههای آب است. سی ریلها بر مبنای استانداردهای ISO و BS ساخته میشوند.

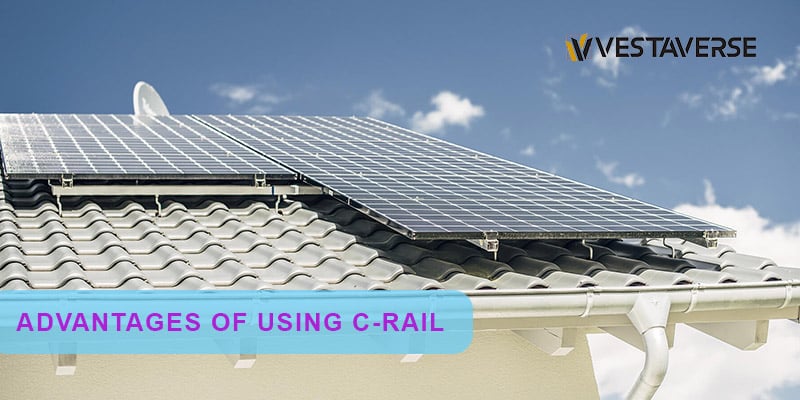

مزایای استفاده از سی ریل
سی ریلها قطعات فلزی از جنس گالوانیزه هستند که شکل ظاهری آنها به شکل حرف C است به همین دلیل به این نام خوانده میشوند. از ویژگی های سی ریل اینکه این قطعات فلزی ریلبست دوتکه هستند که بهصورت 6 خم تولید میشوند. از موارد کاربرد سی ریل میتوان استفاده برای نصب تجهیزات پزشکی، پشتیبانی از لولههای برق و سینی کابل و نصب سیستم حمایتی پنل خورشیدی را نام برد.
از جمله مزایای استفاده از سی ریل میتوان به نصب سریع و آسان، زیبا کردن جلوه ظاهری محیط، مقاومت بالا در برابر شرایط محیطی و حملونقل آسان را نام برد. جنس مقاوم این ابزار کاربردی موجب میشود تا در برابر فشار و نیروی واردشده استحکام بالایی داشته باشد.
از دیگر مزایای استفاده از سی ریل مقاومت بالا در برابر خوردگی ناشی از مواد شیمیایی است. جنس این تجهیزات موجب میشود تا در صورت قرارگیری در معرض آب یا خاک مرطوب نیز تغییری در ساختار آنها پدید نیاید. توجه داشته باشید که سی ریلها برای اتصال به قطعات دیگری هم نیاز دارند و این قطعات جانبی بست نامیده میشوند. با استفاده از بستها، قطعات سی ریل کابل و لولههای برق کاملاً در جای خود تثبیت میشوند.
از دیگر ویژگی های سی ریل میتوان به تنوع آنها اشاره کرد. استفاده از سی ریل و تثبیت آنها با استفاده از اتصالات جانبی موجب میشود تا کابلها بدون هیچ مشکل در مسیرهای تعیینشده هدایت شوند. ازآنجاییکه نباید اتصالات شبکه لولهکشی برق بعد از راهاندازی سست شود استفاده از سی ریل امنیت این شبکه را تضمین میکند. سی ریلهای فولادی گالوانیزه طول عمر بالایی داشته و عمر سی ریلهای گالوانیزه گرم حدود 30 سال است. طول عمر بالا و مقاومت سی ریلها موجب میشود تا هزینه تعمیر و نگهداری آنها ناچیز باشد.

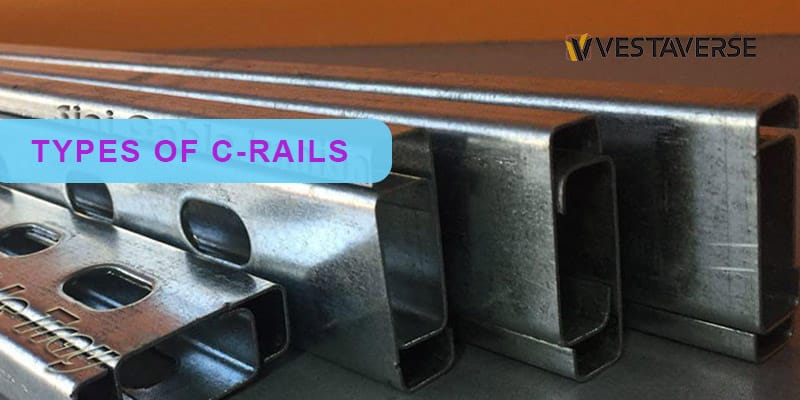

انواع سی ریل
سی ریلها را بر اساس جنس و کاربرد تقسیمبندی میکنند. انواع سی ریل بر اساس جنس به سه دسته تقسیم میشوند که عبارتاند از:
1. سی ریل گالوانیزه سرد
یکی از انواع سی ریل بر اساس جنس، سی ریل گالوانیزه سرد است. این نوع سی ریلها بعد از مرحله تولید با ورق آهن یا فولاد سیاه به مرحله گالوانیزاسیون میروند. بعد از مراحل چربیزدایی، اسیدشویی و آمادهسازی ریل آماده و خم شده روی سطح آن مواد گالوانیزه اسپری میشود.
گالوانیزه دارای مقاومت بالایی بوده و موجب افزایش مزایای استفاده از سی ریل میشود. البته ضخامت پوشش گالوانیزه در این نوع سی ریل خیلی کم بوده و تقریباً 8-5 میکرون است. کمتر بودن ضخامت در مقایسه با انواع دیگر سی ریل موجب کاهش مقاومت آن دربرابر رطوبت میشود.
2. سی ریل گالوانیزه گرم
بهطورکلی سی ریلها از فرمدادن آهن یا ورقههای فولاد تولید میشوند. به دلیل آنکه در فرایند برش و فرمدهی ورقها دچار آلودگی میشود. قبل از عملیات گالوانیزاسیون باید سی ریلها اسیدشویی و چربیزدایی شوند. سپس ورقها شسته شده و واکس میخورند. انجام این مراحل موجب پاکسازی فولاد شده و درنتیجه مواد گالوانیزه بهتر جذب میشوند. در ادامه تولید سی ریل گالوانیزه گرم آن را در وان حاوی فلزمذاب روی غوطهور میکنند. ضخامت پوشش گالوانیزه در این نوع سی ریلها 75 میکرون بوده و مقاومت بسیار بالا از مزایای استفاده از سی ریل گالوانیزه گرم است.
3. سی ریل فابریک
سومین نوع از انواع سی ریل گالوانیزه نوع فابریک است. ضخامت پوشش گالوانیزه در این نوع سی ریل 20 میکرون یعنی کمتر از سی ریل گالوانیزه سرد و بیشتر از سی ریل گالوانیزه سرد است. با این حساب مقاومت سی ریل فابریک در برابر رطوبت کمتر از سی ریل گالوانیزه گرم و بیشتر از گالوانیزه سرد است. البته به دلیل استفاده از فولاد این نوع سی ریل نیز دربرابر تنشهای مکانیکی مقاومت بالایی دارد و این مورد از ویژگی های سی ریل است.
همچنین انواع سی ریل بر اساس کاربرد عبارتاند از:
- سی ریل برای نگهداری براکت یا ساپورت سینی کابل
- ریل نگهدارنده برای نگهداری لوله فولادی برق یا لوله پیویسی برق یا کابل برق

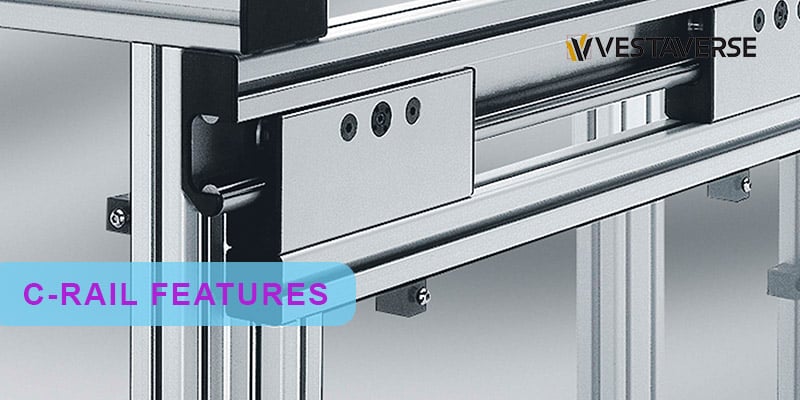

ویژگی های سی ریل
سی ریلهای کابل برق از مهمترین تجهیزات کاربردی برای تأمین امنیت کابلهای شبکه توزیع برق هستند. جنس گالوانیزه، سهولت در نصب و اجرا و مقاومت در برابر تنشهای مکانیکی و شیمیایی از مزایای استفاده از سی ریل هستند. به همین دلیل کاربرد سی ریل در شبکه کابل و سیمکشی یک ضرورت مهم است. مهمترین ویژگی های سی ریل عبارتاند از:
- کیفیت بالای مواد
- مقاومت بالا در برابر عوامل مکانیکی و شیمیایی
- ایمنی بالا و حفظ امنیت سیم و کابلها
- سهولت در نصب و راهاندازی
- قابلیت کاربرد در شرایط مختلف
- قابلیت پشتیبانی از کابلهای تخت و گرد
- امکان استفاده در انواع مونوریل و جرثقیلهای آویز
- دارای استانداردهای بینالمللی تضمین کیفیت
مزایای استفاده از سی ریل؛ کاربرد سی ریل
ویژگیهای فنی و تخصصی از مزایای استفاده از سی ریل است و آنها را به یکی از ابزارهای پرکاربرد در شبکه کابلکشی تبدیل کرده است. تضمین امنیت شبکه توزیع برق و هدایت کابلها در شبکه موجب افزایش کاربرد آنها شده است. در ادامه به موارد کاربرد سی ریل میپردازیم.
اولین مورد کاربرد سی ریلها نصب لولههای برق و تثبیت آنها در مسیر عبوری است. روش نصب سی ریلها بر اساس نقشه طرح هدایت کابلها مشخص میشود. بهعنوانمثال در برخی موارد ریلها به سطح موردنظر پیچ میشوند؛ ولی در برخی موارد دیگر مانند برخی تونلها، بهوسیله پایههایی از سقف آویزان هستند. بستها داخل ریل شده و لوله را نگاه میدارند. نمونهای مشابه از آن را میتوان در میل پرده پنجره خانهها مشاهده کرد.
یک کاربرد دیگر سی ریلها برای نصب سینی کابل است. برای بهرهگیری از مزایای استفاده از سی ریل سینی کابل را با براکت و مهره فنردار نصب میکنند. روند کار به این صورت است که مهره فنردار پشت براکت داخل ریل نصب شده و با شل کردن مهره فنردار میتوان ساپورتها را روی سی ریل تنظیم کرد.
باتوجهبه طرح نقشه میتوان سی ریل را در ارتفاع موردنظر نصب کرد. برای انجام این فرایند سی ریلها را در طولهای مختلف و بر اساس تعداد طبقات براکتهایی که باید روی آن نصب کنند برش میزند. ویژگی های سی ریل موجب شده است تا از آنها در تأسیسات بخشهای مختلف مانند ساختمانها، مراکز خرید، آپارتمانها، پارکینگهای طبقاتی، تونلها و مجتمعها استفاده کنند.
علاوه بر این برای مرتب کردن سینی های کابل از سی ریل استفاده میشود. مقاومت و استحکام بالا دربرابر فشارها و تنشهای محیطی اعم از مکانیکی و شیمیایی از مزایای استفاده از سی ریل است. در ادامه به چند مورد اختصاصی از کاربرد سی ریل میپردازیم.
بیشتر بخوانید: بست روکشدار
1. کاربرد سی چنل در تأسیسات برقی ساختمان
برای سهولت در تعمیر یا تعویض تأسیسات برقی آنها را از سقف عبور میدهند. با این روند قبل از رسیدن لوله برق به جعبه تقسیم گرد باید به روشی به سقف متصل شود. این نوع عامل اتصالدهنده یا بست باید علاوه بر نگهداری لوله های برق در سقف از آنها نیز دربرابر خطرات و ضربات حفاظت میکند. همچنین از دیگر مزایای استفاده از سی ریل این است که این تجهیزات او لولههای فولادی برق که به جعبه تقسیمهای ضدانفجار متصل شده و در هوای آزاد از آنها استفاده میشود نیز محافظت میکند.
2. کاربرد سی ریل در سقف و دیوار
قبل از استفاده از سی ریلها در سقف و دیوار باید نوع پروژه را بررسی کرد؛ زیرا نوع پروژه مشخصکننده محل استفاده از سی ریلها است. برای پشتیبانی مناسب از سینیهای کابل در مرکز سازه باید از ساپورتهای آویز استفاده کرد. برای هدایت لولهها و کابلهای برق در مسیرهای دیواری و سقفی سی ریل را بهصورت مستقیم به دیوار یا سقف نصب میکنند.
در صورت اتصال مستقیم به سقف میتوان از انواع بست اسپید برای پشتیبانی از لولههای برق استفاده کرد. علاوه بر این میتوان از بست چنگالی هم استفاده کرد. توجه داشته باشید که در اتصالات سقفی نیروی وزن وارد شده به سی ریل بیشتر از اتصالات دیواری است. به همین دلیل امنیت در اتصالات مسیر دیواری بیشتر است. برایناساس لازم است در اتصالات سقفی برای افزایش مزایای استفاده از سی ریل از پیچها و بستهای محکم و مخصوص با مقاومت بالا استفاده شود.

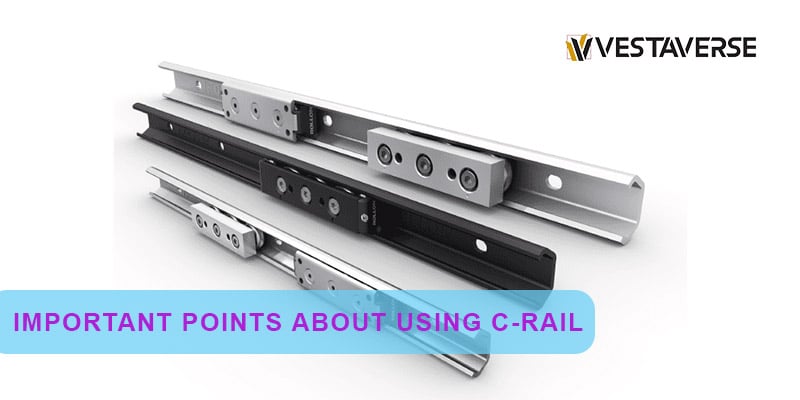

نکات مهم درباره استفاده از سی ریل
باتوجهبه اهمیت مزایای استفاده از سی ریل و کاربرد زیاد آن در تأسیسات کابلکشی باید به نکات مهمی که در این باره وجود دارد نیز توجه کنیم. این نکات عبارتاند از:
- برای رفع اختلاف سطح شیب مهره فنردار روی ریل نصب میشود به این صورت که میتوان با رگلاژ مهرهها دو براکت را در یک راستا نصب کرد.
- دو دیواره سی ریل که از کف آن بالاآمده دارای یک خمیدگی است. خمشدن دو دیواره موجب تثبیت بستهای نگهدارنده و پیچومهرهها در داخل ریل شده و میتوان براکت را نصب کرد.
- طرحهای مشبک و سوراخدار موجود در سی ریلها موجب نصب راحتتر قطعات جانبی در زوایای مختلف آن میشود.
مزایای استفاده از سی ریل؛ گروه وستاورس وارد کننده سی ریل
گروه صنعتی تجاری وستاورس از فعالان مهم در حوزه صنایع ساختمانی و پتروشیمی است که با حضور مهندسان و طراحان متخصص محصولاتی با بهترین کیفیت و استانداردهای بینالمللی عرضه میکند. سی ریل یکی از محصولات مهم وستاورس است که تحت کنترل کیفی و طراحی استاندارد تولید میشود. فعالان بازاریابی وستاورس با تکیه بر دانش تخصصی بازاریابی توانستهاند در بازارهای بینالمللی موفقیتهای زیادی کسب کرده و نمایندگی شرکتهای معتبری مانند آرفن و ایندکس را کسب کرده است. از محصولات شرکت وستاورس میتوان به انواع انکرهای شیمیایی و مکانیکی، پروفیلهای درز انبساط، واتراستاپ، براکتها و اتصالات الکتریکال اشاره کرد.
جمعبندی
سی ریل یکی از تجهیزات مهم در سیستم کابلکشی شبکههای توزیع برق است. سی ریلها از ورقهای گالوانیزه یا فولاد ساخته میشوند. مقاومت بالا در برابر شرایط محیطی، مقاومت در برابر تنشهای مکانیکی و خوردگی شیمیایی از مزایای استفاده از سی ریل است.
ایمنی بالا و حفظ امنیت سیم و کابلها، سهولت در نصب و راهاندازی و قابلیت کاربرد در شرایط مختلف از ویژگی های سی ریل هستند. هنگام کاربرد سی ریل در سقف برای پشتیبانی از لوله های برق از بستهای اسپید یا بست چنگالی استفاده میشود.
گروه صنعتی تجاری وستاورس توانسته است با ارائه محصولات صنعتی ساختمانی با بهترین کیفیت بهعنوان یکی از نامآوران این حوزه شناخته شده است. تلاشهای شبانهروزی متخصصان صنعتی و بازاریابی وستاورس موجب شده است تا این شرکت در سطح بینالملل نیز به شهرت بالایی دست یابد. برای کسب اطلاعات بیشتر درباره محصولات، خدمات و فروش محصولات به بخش تماس با ما مراجعه کنید.
