فرایند اتصال سازه‌ها و تجهیزات سنگین به فونداسیون‌های بتنی، یکی از حیاتی‌ترین مراحل در پایداری و ایمنی پروژههای عمرانی و صنعتی به شمار می‌رود. در این میان، نصب انکر بولت در پروژههای صنعتی به‌عنوان یک روش مطمئن و استاندارد، اهمیت ویژه‌ای پیدا می‌کند. انکر بولتها به‌عنوان عناصر اتصال‌دهنده، نقش کلیدی در انتقال بارهای کششی و برشی از سازه به بتن پایه دارند.
دستیابی به اتصالی مستحکم و قابل‌اعتماد، مستلزم رعایت دقیق استانداردهای نصب انکر بولت و استفاده از روش‌های صحیح اجرایی است. همچنین، آشنایی با ابزار مورد نیاز برای نصب انکر بولت، تضمین‌کننده کیفیت و سرعت در عملیات نصب خواهد بود. این مقاله از وستاورس به بررسی جوانب فنی و اجرایی نصب انکر بولتها در محیط‌های صنعتی می‌پردازد.
انکر بولت چیست و چرا اهمیت دارد؟
انکر بولت وسیله‌ای است که برای اتصال سازه‌ها و تجهیزات سنگین به فونداسیون بتنی مورداستفاده قرار می‌گیرد. این قطعه معمولاً از فولاد پرکربن یا فولاد ضدزنگ ساخته شده و در اشکال مختلفی چون J شکل، L شکل و مستقیم تولید میشود. دلایل اهمیت استفاده از انکر بولت در سیستم های صنعتی عبارت‌اند از:
- انتقال بارهای سنگین تجهیزات به فونداسیون
- افزایش پایداری سازه در برابر زلزله و لرزش‌های مکانیکی
- جلوگیری از جابه‌جایی یا واژگونی تجهیزات بزرگ
- افزایش عمر مفید پروژه
انواع روش های نصب انکر بولت در پروژههای صنعتی
همان‌طور که اشاره شد انکر بولتها (Anchor Bolts) از حیاتی‌ترین اجزای اتصالات در پروژههای عمرانی و صنعتی محسوب می‌شوند. این قطعات برای انتقال بارهای استاتیکی و دینامیکی به سازه‌ها و تثبیت تجهیزات سنگین مورداستفاده قرار می‌گیرند. در صنایع سنگین همچون نفت و گاز، پتروشیمی، فولاد، نیروگاه‌ها و سازه‌های فلزی بزرگ، دقت در نصب انکر بولت در پروژههای صنعتی اهمیت ویژه‌ای دارد؛ زیرا کوچک‌ترین خطا در نصب می‌تواند موجب کاهش ایمنی، افزایش هزینه‌های تعمیر و حتی خطرات جانی شود. در ادامه به توضیح انواع روش‌های نصب انکر بولت در پروژههای صنعتی پرداخته شده است:

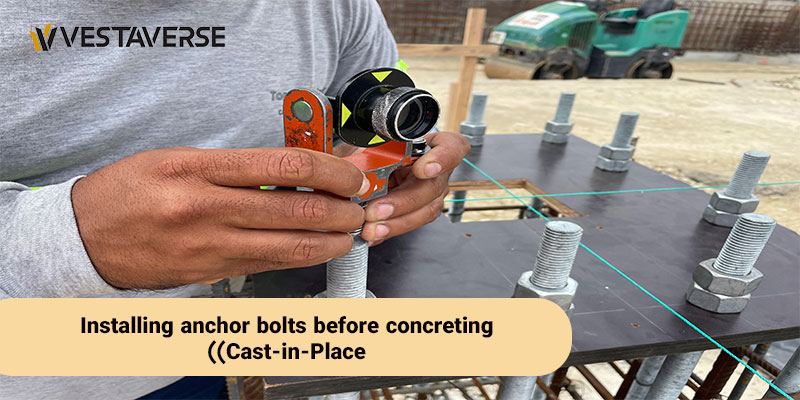

1. نصب انکر بولت پیش از بتن ریزی (Cast-in-Place)
در این روش، انکر بولتها پیش از بتن‌ریزی در قالب قرار می‌گیرند. این شیوه رایج‌ترین و مطمئن‌ترین روش نصب انکر بولت در پروژههای صنعتی است. مزایای این روش عبارت‌اند از:
- استحکام بالا و اتصال یکپارچه با بتن
- امکان استفاده برای تجهیزات سنگین و حساس
- دوام طولانی‌مدت
در کنار مزایا این روش دارای معایبی نیز است که عبارت‌اند از:
- نیاز به‌دقت بالا در جای‌گذاری
- دشواری اصلاح موقعیت پس از بتن‌ریزی
2. نصب انکر بولت پس از بتن ریزی (Post-installed Anchors)
این روش بیشتر در مواقعی استفاده میشود که جای‌گذاری انکر بولت در مرحله بتن‌ریزی فراموش شده باشد یا تغییرات طراحی در پروژه به وجود بیاید. انواع رایج در این روش شامل موارد بیان شده در زیر است:
- انکر بولت مکانیکی (Expansion Anchors)
- انکر بولت شیمیایی (Chemical Anchors)
مزایای این روش را می‌توان در موارد زیر خلاصه نمود:
- انعطاف‌پذیری بالا
- امکان اصلاح و تغییرات بعد از ساخت
معایب:
- استحکام کمتر نسبت به روش پیش‌تنیده
- نیاز به کنترل دقیق در اجرای سوراخ‌کاری و تزریق مواد
3. نصب انکر بولت با استفاده از قالب های مخصوص
در این روش، انکر بولتها داخل قالب‌های فلزی یا پلاستیکی قرار داده می‌شوند تا پس از بتن‌ریزی، موقعیت آنها دقیقاً مطابق نقشه‌های اجرایی حفظ شود. لازم به ذکر است که این روش در پروژههای سنگین بسیار کاربرد دارد.

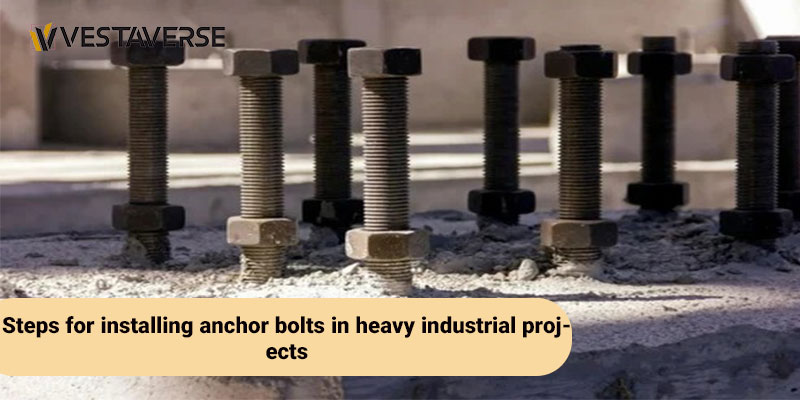

مراحل نصب انکر بولت در پروژههای صنعتی سنگین
برای این که استانداردهای نصب انکر بولت تماماً رعایت شود لازم است که مراحل نصب به‌دقت انجام شود. در ادامه به توضیح هر یک از این مراحل پرداخته شده است:
- مرحله 1: بررسی نقشه‌ها و استانداردها: پیش از آغاز کار، باید نقشه‌های سازه، جزئیات اجرایی و استانداردهای نصب انکر بولت مورد بررسی دقیق قرار گیرند. استانداردهایی مانند ACI 318، ASTM F1554 و Eurocode الزامات ابعادی، جنس و موقعیت انکر بولت را مشخص می‌کنند.
- مرحله 2: آماده‌سازی فونداسیون: سطح فونداسیون باید صاف، تراز و بدون آلودگی باشد. وجود ترک، گرد و غبار یا رطوبت بیش از حد می‌تواند کیفیت اتصال را تحت تأثیر قرار دهد.
- مرحله 3: تعیین موقعیت و نشانه‌گذاری: موقعیت انکر بولتها باید بر اساس نقشه‌های اجرایی دقیقاً مشخص شود. استفاده از شابلون‌ها یا قالب‌های فلزی کمک می‌کند تا محل انکر بولتها دقیقاً در جای خود ثابت شوند.
- مرحله 4: نصب انکر بولتها: در روش پیش از بتن‌ریزی، بولتها با صفحه‌های فلزی و مهره در قالب محکم می‌شوند. همچنین در روش پس از بتن‌ریزی، ابتدا سوراخ‌کاری با دریل ضربه‌ای انجام میشود، سپس بولت مکانیکی یا شیمیایی نصب می‌گردد.
- مرحله 5: کنترل تراز و شاقول بودن: یکی از مهم‌ترین مراحل نصب انکر بولت در پروژههای صنعتی، کنترل دقیق تراز و عمود بودن بولت‌هاست. هرگونه انحراف می‌تواند باعث مشکلات جدی در نصب تجهیزات شود.
- مرحله 6: بتن‌ریزی یا تزریق مواد: در روش پیش‌نصب، بتن‌ریزی با ویبره مناسب انجام میشود تا بولتها کاملاً در بتن محکم شوند. در روش شیمیایی، رزین یا اپوکسی به داخل سوراخ تزریق میشود.
- مرحله 7: آزمایش و کنترل کیفی: پس از نصب، تست‌های کششی (Pull-out Test) و برشی (Shear Test) انجام می‌شوند تا استحکام اتصال مطابق با استانداردهای نصب انکر بولت بررسی گردد.
ابزارها و تجهیزات مورد نیاز برای نصب انکر بولت
نصب انکر بولت در پروژههای صنعتی سنگین یک فرآیند حساس و حیاتی است که نیازمند دقت بالا، ابزار مناسب و رعایت کامل استانداردها است. انتخاب روش نصب (پیش از بتن‌ریزی یا پس از آن)، توجه به استانداردهای نصب انکر بولت، استفاده از ابزاردقیق و انجام تست‌های کنترل کیفی، کلید موفقیت در اجرای این فرآیند محسوب می‌شوند. ابزار مورد نیاز برای نصب انکر بولت در این پروژه‌ها شامل موارد بیان شده در زیر است:
- دریل ضربه‌ای و مته‌های صنعتی
- قالب‌های فلزی یا شابلون
- دستگاه جوش (برای نصب صفحه‌های فولادی)
- تراز و متر لیزری
- رزین‌های اپوکسی و مواد شیمیایی (برای بولت‌های شیمیایی)
- ابزارهای تست کشش و بارگذاری
استانداردهای نصب انکر بولت در پروژههای صنعتی
با رعایت اصول گفته‌شده می‌توان اطمینان حاصل کرد که تجهیزات سنگین در صنایع نفت و گاز، فولاد، نیروگاه‌ها و دیگر پروژههای صنعتی با بالاترین سطح ایمنی و دوام نصب شوند. در واقع رعایت استانداردها در پروژههای سنگین یک الزام است. مهم‌ترین استانداردهای نصب انکر بولت عبارت‌اند از:
- ASTM F1554: مشخصات فولاد و ابعاد انکر بولتها
- ACI 318: آیین‌نامه بتن آمریکا برای طراحی و نصب انکر بولت
- ETAG 001: استاندارد اروپا برای انکرهای مکانیکی و شیمیایی
- ISO 898-1: الزامات مکانیکی پیچ و مهره‌ها
لازم به ذکر است که این استانداردها نحوه انتخاب متریال، طول و قطر بولت، عمق کاشت و روش‌های آزمایش را تعیین می‌کنند.
نکات ایمنی در نصب انکر بولت در پروژههای صنعتی
برای نصب انکر بولت در پروژههای صنعتی لازم است که برخی از موارد و نکات موردتوجه قرار گیرند که عبارت‌اند از:
- استفاده از تجهیزات ایمنی فردی (کلاه ایمنی، عینک، دستکش)
- جلوگیری از کار در شرایط بارانی یا سطح خیس
- کنترل دقیق ابعاد سوراخ‌کاری مطابق با نقشه
- استفاده از بولت‌های دارای گواهی استاندارد
- انجام تست‌های ادواری در طول پروژه
برای نصب انکر بولت در این نوع پروژه‌ها ممکن است با چالش‌هایی نیز مواجه شوید که رایج‌ترین آنها با راه‌حل‌های مورداستفاده در زیر آورده شده است:
- جابه‌جایی بولتها هنگام بتن‌ریزی → استفاده از شابلون و صفحه‌های مهاربندی
- عدم تراز یا شاقول بودن → کنترل مداوم با تراز لیزری
- کاهش مقاومت در بولت‌های شیمیایی → رعایت دقیق دما و زمان‌گیرش رزین
- خوردگی انکر بولتها → استفاده از فولاد ضدزنگ یا پوشش گالوانیزه
مزایای نصب اصولی انکر بولت در پروژههای صنعتی سنگین
بد نیست بدانید که با رشد تکنولوژی، نسل جدیدی از انکر بولتها با پوشش‌های ضدخوردگی، مقاومت مکانیکی بالاتر و قابلیت نصب آسان‌تر وارد بازار شده‌اند. همچنین نرم‌افزارهای طراحی و شبیه‌سازی، امکان انتخاب دقیق‌تر موقعیت و نوع انکر بولت را فراهم کرده‌اند. در کل مزایای نصب اصولی انکر بولت در پروژههای صنعتی سنگین عبارت‌اند از:
- افزایش ایمنی سازه و تجهیزات
- کاهش هزینه‌های تعمیر و نگهداری
- تسهیل در نصب تجهیزات بزرگ
- افزایش طول عمر فونداسیون و سازه
- مطابقت با استانداردهای بین‌المللی
جمع‌بندی
موفقیت و ایمنی هر پروژه صنعتی تا حد زیادی به کیفیت نصب انکر بولت در پروژههای صنعتی وابسته است. رعایت سخت‌گیرانه استانداردهای نصب انکر بولت که شامل انتخاب نوع بولت مناسب، عمق کاشت صحیح و کنترل کیفیت پس از نصب میشود، برای جلوگیری از شکست سازه‌ای حیاتی است. علاوه بر این، استفاده از ابزار مورد نیاز برای نصب انکر بولت که کالیبره و مناسب با نوع انکر باشد، دقت و قابلیت اطمینان اتصال را به‌شدت افزایش می‌دهد.
نادیده‌گرفتن هر یک از این عوامل می‌تواند پیامدهای جبران‌ناپذیری به دنبال داشته باشد؛ لذا، اجرای دقیق و مطابق با مقررات فنی، یک ضرورت غیرقابل‌اغماض در مهندسی و ساخت پروژههای صنعتی است. برای کسب اطلاعات بیشتر دراین‌خصوص می‌توانید از طریق تماس با ما با کارشناسان ما در شرکت وستاورس در ارتباط باشید و مشاوره‌های لازم دراین‌خصوص را از همکاران ما در این مجموعه دریافت نمایید.
