یکی از تجهیزات مهم در بخش تأسیسات ساختمان فیکس پوینت است که برای پیشگیری از ایجاد فشار بیش از حدی که از خمش در لولهها به وجود می‌آید استفاده می‌شود. علاوه بر این، به‌منظور عایق‌سازی لولهها و جلوگیری از تماس مستقیم فلز با فلز در محل اتصال بست و لوله از عایق‌هایی متناسب با قطر لوله استفاده می‌شود که از جنس پلی‌یورتان هستند.
از دیگر مزایای کاربرد Fixed Point افزایش استحکام و ایستایی سیستم‌های تأسیساتی در سازه‌های اجرایی است. علاوه بر این، یکی دیگر از تجهیزات ساختمانی در بخش تأسیسات اسلایدرها هستند. انتقال، هدایت و کنترل حرکات در تجهیزات صنعتی و ساختمانی از جمله موارد کاربرد اسلایدر است. در این مقاله از وب‌سایت وستاورس فیکس پوینت، اسلایدر، کاربرد و مزایای آن‌ها را بررسی می‌کنیم.
بست لوله تاسیسات
یکی از تجهیزات مهم در بخش تأسیسات و لوله‌کشی ساختمان بست‌ها و تکیه‌گاه‌های لوله است. بست لوله به‌عنوان نگهدارنده لوله عمل می‌کند و از آن‌ها برای حفاظت از لوله‌های افقی و عمودی که در مجاورت سطوح اصلی قرار دارند استفاده می‌شود. از دیگر موارد کاربرد بست لوله تأسیسات ثابت‌بودن ایمن لولهها، مهارکردن لوله‌های عایق‌کاری حرارتی شده و کنترل و محدودسازی حرکت یا انبساط لوله‌ای است.
ازجمله موارد کاربرد بست‌ها و تکیه‌گاه‌های لوله تأسیسات در صنایع پتروشیمی و تأسیسات مربوط به لوله‌های گاز و آب است. انواع مختلف بست لوله وجود دارد که برخی از آن‌ها عبارت‌اند از:
- بست لوله فیکس پوینت CFP
- بست لوله دوپایه برای بارهای سنگین CSS
- بست لوله آتش‌نشانی گلابی‌شکل CSH
- بست لوله بارهای سنگین تک‌پایه CBP
- بست لوله عایق‌دار CBI
- بست اسلایدر CCS
- بست لوله کرپی CUB
بیشتر بخوانید: ملاحظات وستاورس در طراحی تاسیسات ساختمانی

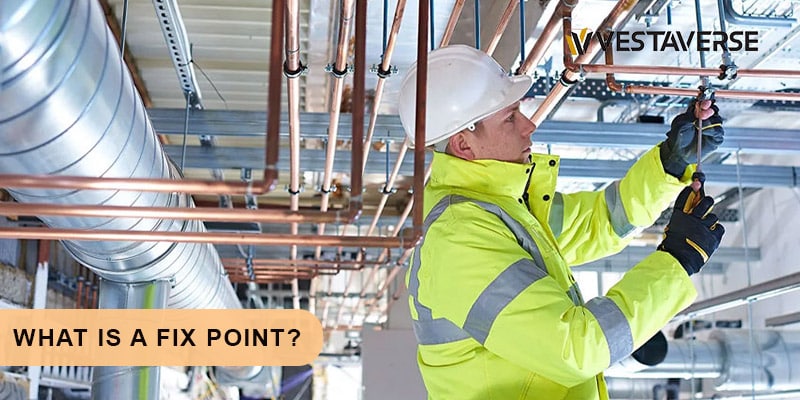

فیکس پوینت چیست؟
استفاده از ساپورت‌های تأسیساتی یکی از مراحل و تجهیزات ضروری در لوله‌کشی ساختمان است. در اثر تغییر جهت لولهها و حرکات نامطلوب ضربه قوچ در لولهها، خمش ایجاد می‌شود و لازم است از واردشدن فشار بیش از اندازه بر لولهها جلوگیری شود. برای حل این مشکل از بست فیکس پوینت لوله استفاده می‌شود.
از جمله ویژگی‌ها و مزایای این تجهیزات مهم در تأسیسات نصب آسان، جلوگیری از تماس مستقیم فلز با فلز و جلوگیری از ایجاد فشار بیش از اندازه است. پایداری و استحکام بسیار بالا از دیگر ویژگیهای Fixed Point است. کاربرد Fixed Point در لوله‌های سرمایش و گرمایش و در نقاط مهار حرکت لوله است.
انواع فیکس پوینت
در یک دسته‌بندی کلی فیکس‌پوینت‌ها در دو گروه جوشی و پیچ‌ومهره‌ای قرار می‌گیرند. در فیکس پوینت نوع جوشی، در عملیات جوشکاری نقاط اطراف تکیه‌گاه به ساپورت لوله جوش داده شده و درنتیجه امکان جابه‌جایی به کمترین حد ممکن می‌رسد. از این نوع Fixed Point در قسمت‌هایی استفاده می‌شود که اتصال دائمی و مهم نیاز باشد.
نوع دیگر Fixed Point پیچ‌ومهره‌ای است که با کمک پیچ‌ومهره به ساپورت متصل می‌شوند. این نوع فیکس‌پوینت‌ها در قسمت‌هایی مورداستفاده قرار می‌گیرند که به تعمیر و نگهداری مکرر نیاز باشد. در ادامه انواع فیکس‌پوینت بر اساس مدل عبارت‌اند از:
- Fixed point pipe clamp Type 116L: این Fixed Point از جنس فولاد مسطح بوده و برای خطوط لوله با فاصله سازه بیشتر و دریافت نیروهای انبساط لوله بزرگ‌تر طراحی شده‌اند.
- Fixed point pipe clamp Type 116 LA/LA-2: این نوع Fixed Point یک اتصال‌دهنده لوله عایق صدا است که در هر موقعیت نصب بارهای لوله را دریافت می‌کند. کاربرد Fixed Point برای جذب نیروی برشی لوله ناشی از گرما یا قرارگیری در معرض سرما است.
- Fixed point pipe clamp Type 116 L- GW/LA-GW این مدل فیکس پوینت برای دریافت بارهای لوله در هر موقعیت نصب مناسب است و می‌تواند نیروهای برشی لوله ناشی از سرما و گرما را جذب کند. واحد بار نصب شده تحت بار اولیه در پایه بست قرار می‌گیرد. انواع دیگر Fixed Pointها عبارت‌اند از:
- Fixed point pipe clamp Type 116-305p LA/LA-2
- Fixed point pipe clamp Type 116-305p SA4-I
- Fixed point pipe clamp Type 116 SK
- Fixed point pipe clamp Type 117 V
اسلایدر یا تکیه گاه لغزنده
یکی دیگر از تجهیزات مورداستفاده در تأسیسات لوله‌کشی اسلایدرها هستند. برخلاف فیکس پوینت که تکیه‌گاه ثابت است اسلایدرها تکیه‌گاه لغزنده هستند که امکان جابه‌جایی عرضی و طولی ناشی از تغییر طول ناشی از انبساط حرارتی لوله‌های نصب شده روی ساپورت‌ها را فراهم می‌کنند.
اسلایدرها از دو بخش ثابت و لغزنده تشکیل شده‌اند که بخش اولیه آن روی لوله و بخش دیگر به نشیمنگاه لوله متصل می‌شود و امکان حرکت و لغزش را به وجود می‌آورد. کاربرد اسلایدر به‌عنوان تکیه‌گاه در لوله‌های گرمایش، سرمایش، پلی‌اتیلن، کانال‌ها و لوله‌هایی است که به‌صورت متحرک طراحی شده‌اند.
اسلایدرها موجب سهولت حرکات خطی یا ثابت‌کردن قطعات در سیستم‌های صنعتی می‌شوند و از آن‌ها در پالایشگاه‌ها، نیروگاه‌ها، سیستم‌های انتقال سیالات و صنایع ساختمانی استفاده می‌شود.
انواع اسلایدرها
بر اساس نوع کاربرد اسلایدر، این تجهیزات ساختمانی در سه دسته قرار می‌گیرند که عبارت‌اند از:
- اسلایدرهای متحرک: مناسب برای سیستم‌های انتقال سیالات در صنایع بزرگ و طراحی‌شده برای حرکت خطی و تطبیق با لرزش یا تغییرات حرارتی
- اسلایدرهای ثابت: مناسب برای تثبیت و پشتیبانی از سازه‌ها و لولهها، مناسب قسمت‌هایی که به حرکات جانبی نیاز ندارند.
- اسلایدرهای مقاوم در برابر حرارت: مناسب برای استفاده در محیط‌های صنعتی دارای دمای شدید و دارای روکش مقاوم در برابر دمای بالا
مزایا و ویژگی های اسلایدر
اسلایدرها نیز مانند فیکس پوینت دارای استحکام مقاومت بالایی بوده و ظرفیت آن‌ها برای تحمل بار بالا است. اسلایدرها از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته می‌شود. باتوجه‌به موارد کاربرد اسلایدر طراحی آن‌ها به صورتی است که برای کاهش اصطکاک و افزایش کارایی انجام می‌شود. همچنین این تجهیزات تأسیساتی می‌توانند بارهای سنگین و فشارهای بالا واردشده از لولهها را به‌خوبی تحمل کنند.

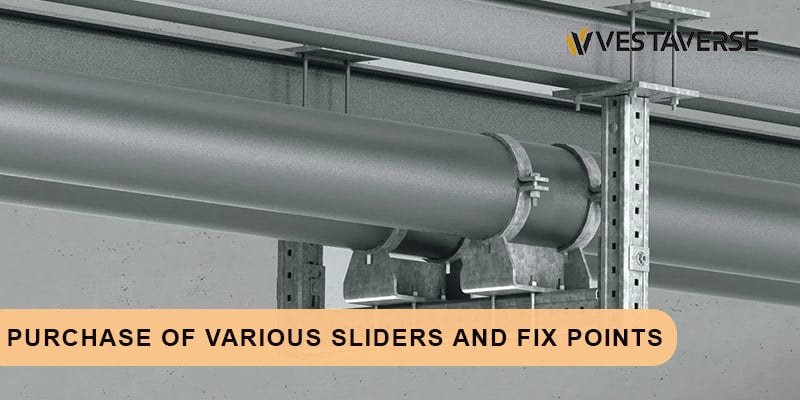

نکات مهم در هنگام خرید انواع اسلایدر و فیکس پوینت
باتوجه‌به اهمیت کاربرد اسلایدر و فیکس پوینت در تاسیسات ساختمانی و لوله‌کشی و تثبیت تجهیزات آن، باید در هنگام خرید فیکس پوینت و اسلایدر نکات مهمی را رعایت کرد که عبارت‌اند از:
- تعیین نوع نیاز: برای پروژه به کدام یک از تجهیزات (ثابت یا متحرک) نیاز دارید.
- بررسی کیفیت و استانداردها: باید محصولات دارای استانداردها و تأییدیه‌های معتبر بین‌المللی را انتخاب کنید.
- مقایسه برند و قیمت: به دلیل حساسیت تأسیسات باید بهترین برند با بهترین کیفیت را انتخاب کنید.
- مشاوره با کارشناسان: متخصصان و کارشناسان تأسیسات ساختمانی بر اساس محل و نوع کاربرد اسلایدر و فیکس پوینت می‌توانند بهترین گزینه‌ها را برای انتخاب به شما پیشنهاد کنند.
عوامل مؤثر بر قیمت تکیه گاه های لوله
اسلایدر و Fixed Point از تجهیزات ضروری و بسیار مهم در تأسیسات هستند و در انتخاب آن‌ها باید حساسیت زیادی به خرج داد. هزینه خرید تجهیزات با بهترین کیفیت و برند معتبر همواره بیشتر است؛ ولی ازطرف دیگر امنیت تأسیسات را در بخش تکیه‌گاه تضمین می‌کند. عواملی که بر قیمت نهایی این تجهیزات اثر می‌گذارند عبارت‌اند از:
- جنس
- ابعاد پروژه
- نوع تجهیزات
- برند تولیدکننده
- کیفیت تجهیزات
وستاورس عرضه کننده انواع اسلایدر و فیکس پوینت
گروه صنعتی تجاری وستاورس از فعالان صنعتی مهم در عرصه تجهیزات صنایع ساختمانی و پتروشیمی است که با حضور فعالانه در بازار و رعایت تمام اصول، قوانین و استانداردهای محصولات به‌عنوان یک برند معتبر شناخته می‌شود. گروه وستاورس نماینده فروش انواع بست، اسلایدر و فیکس پوینت، انکرهای شیمیایی و مکانیکی، خدمات مهندسی و مشاوره یک منبع معتبر است. وستاورس با اخذ نمایندگی شرکت‌های معتبر آرفن، ایندکس و UGA حوزه فعالیت‌های خود را گسترش داده و مشتریان با اطمینان بیشتری می‌توانند تجهیزات موردنیاز خود را از وستاورس تأمین کنند.
جمع‌بندی
فیکس پوینت یکی از تجهیزات مهم در بخش تأسیسات ساختمان است که برای پیشگیری از ایجاد فشار بیش از حدی که از خمش در لولهها به وجود می‌آید استفاده می‌شود. در مقابل Fixed Pointها که تکیه‌گاه ثابت محسوب می‌شوند نوع دیگر تکیه‌گاه به نام اسلایدر قرار دارند که تکیه‌گاه متحرک هستند.
کاربرد اسلایدر به‌عنوان تکیه‌گاه در لوله‌های گرمایش، سرمایش، پلی‌اتیلن، کانال‌ها و لوله‌هایی است که بر اساس نوع طراحی متحرک هستند. استحکام و مقاومت بالا و مقاومت در برابر بارهای ناشی از تأسیسات از مزایا و ویژگیهای این بست‌ها و تکیه‌گاه‌های تأسیساتی است. باتوجه‌به اهمیت کاربرد Fixed point و اسلایدر باید در هنگام خرید این تجهیزات نسبت به کیفیت بالا و استانداردهای بین‌المللی در طراحی و تولید آن‌ها دقت کرد.
گروه صنعتی تجاری وستاورس با آگاهی از حساسیت تمام تجهیزات صنعتی و ساختمانی همواره تلاش می‌کند محصولاتی با بهترین کیفیت در اختیار مشتریان خود قرار دهد. برای کسب اطلاعات بیشتر درباره خرید محصول و مشاوره با کارشناسان می‌توانید از بخش تماس با وستاورس اقدام کنید.
