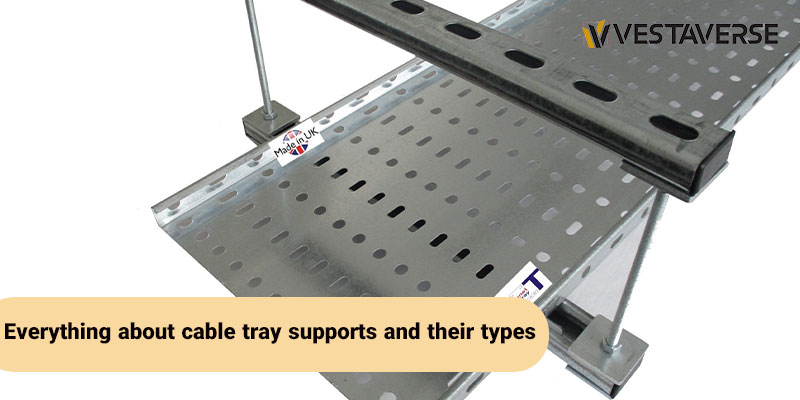

همه چیز درباره ساپورت سینی کابل و انواع آن

یکی از تجهیزات مهم در صنعت ساختمان‌سازی ساپورت سینی کابل است که از آن‌ها برای نصب و نگهداری سینی کابل و کابل‌های برق استفاده می‌شود. ایمنی، انعطاف‌پذیری، افزایش طول عمر و سازماندهی از مزایای ساپورت های سینی کابل هستند. با استفاده از سینی کابل مشکلات سیم‌کشی برق رفع شده و کابل‌ها در وضعیت مناسب و درستی قرار می‌گیرند؛ درنتیجه روند اجرای پروژه نیز سریع‌تر به‌پیش می‌رود. انواع Support سینی کابل شامل ساپورت دیواری، سقفی، زمینی و ترکیبی هستند. در این مقاله از سایت وستاورس ساپورت سینی کابل، مزایا و انواع آن را بررسی می‌کنیم.

سینی کابل چیست؟

در ساختمان‌ها و تأسیسات صنعتی برای نگهداری، حفاظت و سامان‌دهی کابل‌های برق و شبکه از تجهیزاتی به نام سینی کابل استفاده می‌شود. این سیستم می‌تواند از جنس پلاستیک تقویت‌شده یا فلزاتی مانند فولاد گالوانیزه، فولاد ضدزنگ یا آلومینیوم باشد. طراحی سینی‌های کابل به صورتی است که کابل‌های برق را از آسیب‌های مختلف حرارتی، فیزیکی و الکتریکی محافظت می‌کند.

این تجهیزات بر اساس نوع کاربری در ابعاد مختلف تولید شده و مزایایی همچون امکان نصب و دسترسی آسان، سازگاری با انواع اتصالات، بهبود کارایی و ایمنی اتصالات کابل‌کشی و… را دارند. یکی از محصولات جانبی سینی‌های کابل ساپورت سینی کابل است که برای نصب و نگهداری سینی کابل از آن‌ها استفاده می‌شود. مزایای استفاده از سینی کابل عبارت‌اند از:

• حفاظت از کابل‌ها
• ساماندهی کابل‌ها
• ایمنی بالا
• تهویه مناسب کابل‌ها
• استحکام و دوام بالا
• انعطاف‌‌پذیری در نصب
• صرفه‌جویی در هزینه‌ها
• دسترسی آسان برای تعمیرات و بازرسی

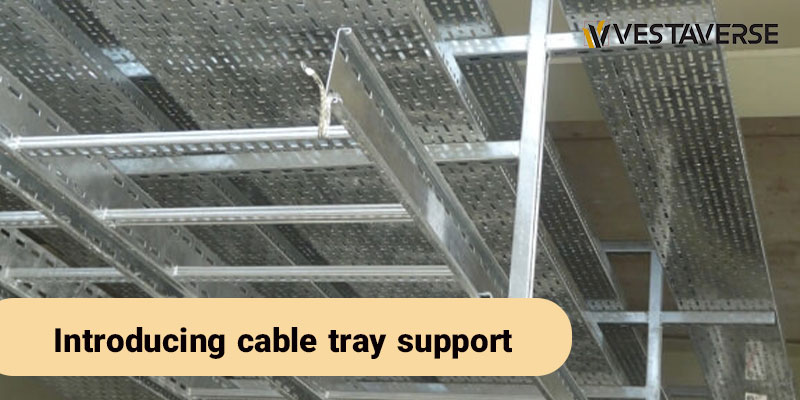

معرفی ساپورت سینی کابل

یکی از تجهیزات مهم در کابل‌کشی ساختمان و صنایع مختلف ساپورت سینی کابل است که از سینی‌های کابل حفاظت کرده و موجب تثبیت سینی کابل می‌شوند. ساپورت‌های کابل از نظر ابعاد و شکل بسیار متنوع بوده و معمولاً از گالوانیزه، فولاد ضدزنگ یا آلومینیوم ساخته می‌شوند. جنس ساپورت‌ها موجب می‌شود تا از آن‌ها در برابر خوردگی و شرایط محیطی مختلف حفاظت شود.

انواع Support سینی کابل

انواع ساپورت‌های سینی کابل بر اساس محل نصب در چهار گروه قرار می‌گیرند و عبارت‌اند از:

1. ساپورت سقفی

از این نوع ساپورت‌های سینی کابل زمانی استفاده می‌شود که کابل‌ها و سیم‌های برق در زیر سقف کار گذاشته شده باشند. ساپورت‌های سقفی در سه دسته قرار می‌گیرند که عبارت‌اند از:

• ساپورت سقفی U
• ساپورت سقفی F
• ساپورت سقفی T

2. ساپورت دیواری

نوع دیگری از انواع Support سینی کابل ساپورت‌های دیواری هستند که در امتداد دیوار نصب می‌شوند. برای نصب این نوع ساپورت از براکت‌های فلزی و پیچ و رول‌پلاک قابل‌نصب استفاده می‌شود. از ساپورت سینی کابل دیواری برای سینی‌های کابل با اندازه متوسط و وزن سبک استفاده می‌شود. توجه داشته باشید که برای سینی کابل بزرگ با تعداد زیادی کابل نمی‌توان از این نوع ساپورت استفاده کرد.

3. ساپورت ترکیبی

انعطاف‌پذیری و ایمنی از مزایای ساپورت های سینی کابل هستند. در برخی پروژه‌های ساختمانی به دلیل استقامت بالا و انعطاف‌پذیری از ترکیب ساپورت‌های سقفی و دیواری استفاده می‌شود. در این فرایند یک ساپورت سینی کابل از دیوار و یک ساپورت از سقف به سینی کابل متصل می‌شود.

4. ساپورت زمینی

آخرین نوع ساپورت‌های سینی کابل ساپورت‌های زمینی هستند. به‌طورکلی به دلیل خطرات جانی بالا و دسترسی عموم به کابل‌ها و سیم‌ها از این نوع ساپورت‌ها به میزان کمتری استفاده می‌شود. ساپور‌ت‌های سینی کابل زمینی دارای وزن، قیمت و ابعاد کمتری هستند.

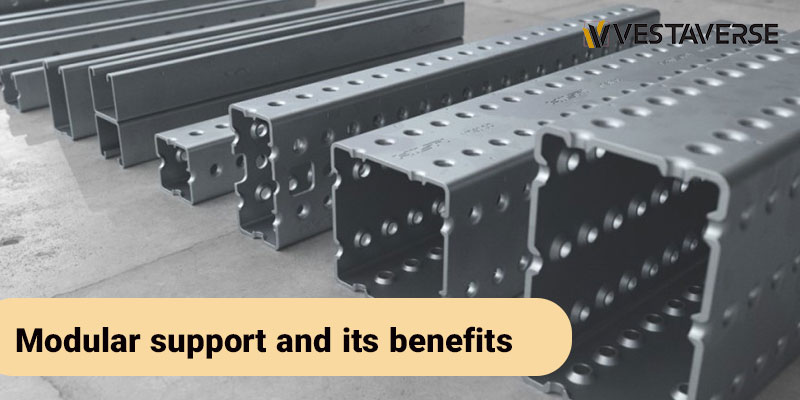

ساپورت مدولار و مزایای آن

در روش‌های سنتی با استفاده از ناودانی، نبشی و قطعات فلزی دیگر ساپورت‌های تأسیساتی ساخته می‌شد. با پیشرفت تکنولوژی و با استفاده از استانداردهای مهندسی انواع مختلف ساپورت و ازجمله ساپورت سینی کابل به‌صورت پیش‌ساخته یا مدولار ساخته می‌شود. ساپورت‌های سینی کابل نیز ساپورت مدولار هستند که با استفاده از آن‌ها زمان نصب و اجرا کاهش‌یافته و پروژه با سرعت بیشتری انجام می‌شود. علاوه بر این قابلیت ایمنی سازه نهایی هم افزایش می‌یابد. مهم‌ترین مزایای ساپورت های سینی کابل عبارت‌اند از:

• افزایش پایداری مکانیکی که مانع افتادگی یا تغییر شکل سینی کابل می‌شود.
• افزایش ایمنی که از بروز خطرات احتمالی سقوط سینی کابل یا کابل‌ها جلوگیری می‌کند.
• افزایش طول عمر کابل‌ها و سیم‌ها که با کاهش تغییرات فیزیکی مانع آسیب‌دیدن کابل‌ها می‌شود.

علاوه بر این، انعطاف‌پذیری بالا، نصب آسان و سریع، سازگاری با محیط‌های مختلف، امکان استفاده چندگانه و بهبود تهویه و مدیریت حرارتی از دیگر مزایای ساپورت های سینی کابل هستند. این مزایا موجب شده است تا این تجهیزات به یک وسیله ضروری در سیم‌کشی ساختمان تبدیل شوند.

جنس ساپورت های سینی کابل

انواع Support سینی کابل بر اساس جنس نیز تقسیم‌بندی می‌شوند. این تجهیزات از فلز یا پلاستیک تهیه می‌شوند که عبارت‌اند از:

• ساپورت آلومینیومی که در برابر خوردگی مقاوم بوده و وزن آن سبک است.
• ساپورت گالوانیزه در برابر خوردگی و زنگ‌زدگی بسیار مقاوم است.
• ساپورت استیل که برای شرایط سخت و فضاهای آزاد مناسب است.
• ساپورت PVC: این نوع ساپورت سینی کابل از پلاستیک فشرده بوده و از آن‌ها برای سینی کابل PVC و شرایط عایق الکتریکی استفاده می‌شود.

در بین انواع ساپورت‌های سینی کابل، نوع گالوانیزه کاربرد بیشتری دارد. مقاومت بالا و جنس مناسب از مزایای ساپورت های سینی کابل از جنس گالوانیزه هستند.

عوامل مؤثر در انتخاب ساپورت های سینی کابل

باتوجه‌به مزایای ساپورت های سینی کابل، استفاده از این تجهیزات برای افزایش ایمنی، پایداری و استحکام کابل‌ها ضروری است. در انتخاب بهترین نوع ساپورت سینی کابل باید فاکتورهای مهمی موردتوجه قرار گیرد که عبارت‌اند از:

• محیط نصب: برای انتخاب ساپورت باید شرایط محیطی مانند رطوبت، دما، و احتمال وجود مواد شیمیایی را در محیط در نظر گرفت.
• وزن سینی کابل: از دیگر عوامل اثرگذار بر انتخاب ساپورت مناسب برای سینی کابل وزن سینی است. به دلیل اینکه هر ساپورت وزن مشخصی را می‌تواند تحمل کند باید ساپورتی انتخاب شود که توانایی تحمل وزن سینی و کابل‌ها را داشته باشد.
• روش نصب: یکی دیگر از عوامل اثرگذار بر انتخاب نوع ساپورت روش نصب آن است که برای هر روش نصب ساپورت مشخصی طراحی شده است.
• نوع سینی کابل: انواع مختلف سینی کابل مانند سینی درپوش‌دار، سینی مش و… وجود دارد که نوع سینی و ابعاد آن بر انتخاب نوع ساپورت سینی کابل تأثیر می‌گذارد.

ابعاد پایه Support سینی کابل

همان‌طور که قبلاً گفته شد انواع ساپورت سینی کابل در اندازه و ابعاد مختلف و بر اساس نوع و نیاز پروژه تولید می‌شوند. معمولاً اندازه ساپورت‌ها از عرض 5 سانتیمتر شروع شده و حتی می‌تواند تا 60 سانتیمتر نیز برسد. ازنظر ارتفاع نیز اندازه ساپورت‌ها می‌تواند بین 6 تا 15 سانتیمتر متغیر باشد. پیمانکاران و مهندسان ساختمان بر اساس پروژه بهترین ساپورت را ازنظر ابعاد انتخاب می‌کنند.

نکات و مراحل نصب ساپورت های سینی کابل

برای اطمینان از ایمنی و استحکام سیستم کابل‌کشی ساپورت سینی کابل باید با استفاده از ابزار مناسب کار و توسط افراد متخصص نصب شود. در نصب انواع Support سینی کابل باید نکات مهمی مانند وزن کابل‌ها و وزن سینی کابل با یکدیگر متناسب باشند و عدم توجه به این موضوع موجب می‌شود تا بعد از مدت کوتاهی سینی کابل سقوط کند. علاوه بر این برای برخورداری از مزایای ساپورت های سینی کابل باید فاصله استاندارد بین ساپورت‌ها که 3-1.5 متر است رعایت شود. تراز بودن ساپورت‌ها از نکات مهم دیگر در نصب ساپورت‌ها است که باید ساپورت‌ها با یکدیگر و همچنین با سینی کابل تراز باشند.

در هنگام نصب ساپورت‌های سینی کابل باید نسبت به استحکام و جنس سقف یا دیوار ساختمان و اینکه سقف یا دیوار توانایی تحمل سینی و ساپورت‌ها را دارد مطمئن باشید. استفاده از پیچ و اتصالات استاندارد و جلوگیری از تحمیل وزن اضافی به سینی کابل از دیگر نکات مهم در نصب انواع Support کابل است. علاوه بر این‌ها، در مکان‌هایی که نزدیک پل‌های خودرویی و ریل‌های قطار هستند باید از بست‌های ضد لرزش برای ساپورت‌ها استفاده کرد.

مراحل نصب ساپورت سینی کابل عبارت‌اند از:

• تعیین محل نصب: باید محل نصب ساپورت‌ها را بر اساس شرایط محیطی، وزن سینی کابل و نقشه‌های طراحی تعیین کرد.
• حفر سوراخ: بر روی دیوار یا سقف محل‌هایی را که برای نصب تعیین شده سوراخ‌هایی را ایجاد کنید.
• نصب ساپورت: با استفاده از پیچ و رول بولت ساپورت را به سقف یا دیوار متصل کنید. برای اطلاع از نصب رول بولت می‌توانید مقاله رول بولت: نحوه نصب رول بولت چگونه است؟ را مطالعه کنید.
• نصب سینی کابل: در آخرین مرحله سینی کابل روی ساپورت‌ها قرار گرفته و با کمک بست‌های نصب سینی کابل محکم می‌شوند.

توجه‌به تمام نکات انتخاب ساپورت مناسب و نکات نصب می‌توان از مزایای ساپورت های سینی کابل مانند ساماندهی کابل‌ها، افزایش ایمنی و… استفاده کرد.

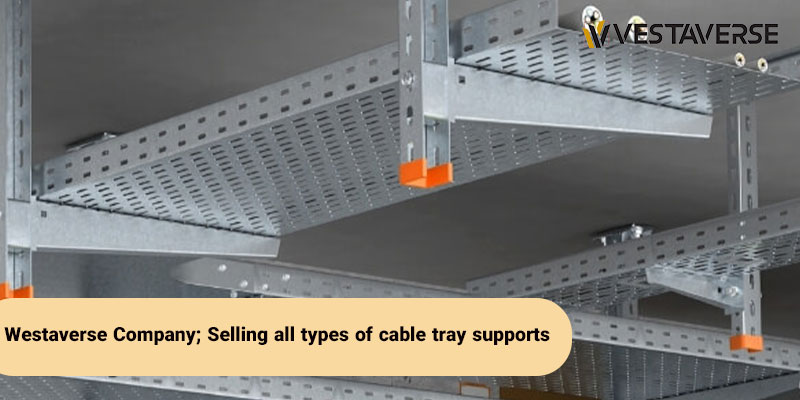

شرکت وستاورس؛ فروش انواع ساپورت سینی کابل

ساپورت‌های سینی کابل ازجمله محصولاتی هستند که توسط شرکت وستاورس عرضه می‌شوند. این محصول نیز همانند سایر محصولات شرکت وستاورس دارای کیفیت و تنوع بالایی هستند. این شرکت علاوه بر فعالیت گسترده در بازارهای داخلی در سطح تجارت بین‌المللی هم فعال بوده و توانسته است نمایندگی شرکت‌های آرفن، ایندکس و UGA را اخذ کند. تنوع و کیفیت محصولات، مدیریت و نظارت توانمند بر عرضه محصولاتی با بالاترین کیفیت موجب افزایش اعتبار وستاورس شده است. انواع انکرهای مکانیکی و شیمیایی، انواع بست و اسلایدر، ساپورت‌های تأسیساتی و… برخی از محصولات شرکت وستاورس هستند.

جمع‌بندی

یکی از تجهیزات مهم دیگر در صنعت ساخت‌وساز ساپورت‌های سینی کابل هستند. سینی‌های کابل تجهیزاتی هستند که با استفاده از آن‌ها کابل‌ها و سیم‌های برق ساماندهی و منظم می‌شوند. برای حفاظت از سینی کابل نیز از ساپورت سینی کابل استفاده می‌شود. انواع Support سینی کابل بر اساس جنس و همچنین محل نصب تقسیم‌بندی می‌شوند. ساپورت‌های دیواری، سقفی، ترکیبی و زمینی چهار نوع ساپورت‌های سینی کابل هستند که به دلایل ایمنی نوع زمینی کمترین مورد استفاده را دارد.

ساپورت‌های سینی کابل از جنس فلزاتی مانند گالوانیزه، آلومینیوم، فولاد ضدزنگ یا PVC هستند. افزایش پایداری مکانیکی، افزایش طول عمر کابل‌ها و سیم‌ها، سازماندهی کابل‌ها و انعطاف‌پذیری ازجمله مزایای ساپورت های سینی کابل هستند. برای انتخاب ساپورت‌های سینی کابل باید به نکات مهمی مانند محل نصب، روش نصب، نوع و وزن سینی کابل توجه داشت.
